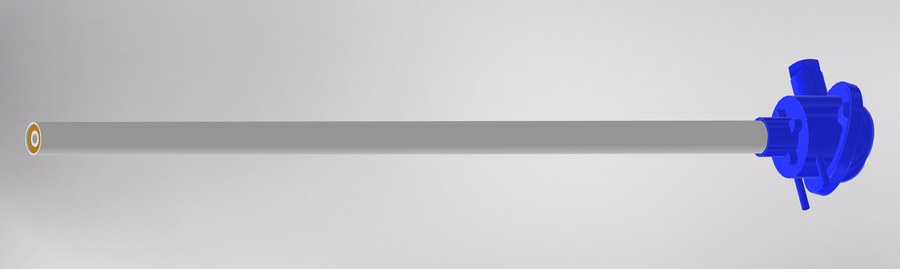

Sauerstoff-In-Situ-Sonde
Zur Bestimmung von Sauerstoff in Reaktorräumen oder Rohrleitungen – ohne Gasentnahme und ohne Gasaufbereitung. Einsatztemperaturen bis 1000 °C.
Anwendung
Die Sauerstoffsonde misst kontinuierlich die Konzentration von Gaskomponenten in Industrie-, Labor- und Schutzgasen sowie im Prozess der Mischung und Herstellung spezieller Gase. Das Gerät besteht aus einer Sonde mit integrierter Auswerteelektronik, das Standard-Ausgangssignal ist Modbus.
Messprinzip
Kontinuierliche Sauerstoffmessung mit einer modifizierten Zirkon-Messzelle. Die Zelle arbeitet unbeheizt.
Eigenschaften
- vakuumfest
- kein Abgas über den Sensor
- integriertes Thermoelement
Anwendungsgebiete
- Bestimmung der Sauerstoffkonzentration in Anlagen zur Oberflächenvergütung (Härterei)
- Bestimmung von Sauerstoff in Elektrolyseanlagen
- chemische Industrie
Technische Daten
Messdaten
| größter Messbereich | 0…100,00 Vol.% je nach Messaufgabe |
| kleinster Messbereich | 0…1,00 Vol.ppm O₂ |
| zulässiger Druck des Messgases | 0,2 MPa |
| vakuumfest | 10-7 mbar |
| max. zulässige Temp. des Messgases | ca. 1000 °C am Gaseintritt |
| Messgase | Standardgase, Sauerstoff |
| Sondenlänge | 500 mm Standard, 1000 mm auf Anfrage |
| medienberührte Bauteile | Glas, Keramik, Platin, Edelstahl |
Allgemeine Daten
| Abmessungen | Anschlusskopf Typ B |
| Einsatzbedingungen | 10–50 °C, rel. Luftfeuchte < 80 % bei 20 °C |
| Lagerbedingungen | -20 … 60 °C, rel. Luftfeuchte < 95 % bei 20 °C |
| Spannung | Steckernetzteil 24 V DC |
| Leistungsaufnahme | 5 VA |
| Grenzwerte | beliebig parametrierbar |
| Schnittstelle | Modbus |
Optionale Schnittstellen
Die folgenden Schnittstellen erfordern Zusatzgeräte:
- RS 485 als Master oder Slave, Skip-Protokoll oder eigenes Protokoll
- WLAN, LAN, USB
- RS 232 Long Distance bis 5 km, digitale Eingänge
- I²C
- externe RS 232 für Barcode-Scanner, Drucker und ähnliche Geräte
- zwei parametrierbare Relaisausgänge, Öffner oder Schließer
Einbau
Für den Einbau bieten wir Klemmring, Stopfbuchse und Flansch an. Die Hauptabmessungen und passende Zeichnungen senden wir Ihnen auf Anfrage zu.
Eine beheizte Ausführung für Sauerstoffspuren in brennbaren und inerten Gasen finden Sie unter Sauerstoffsonde in der Analysentechnik.
